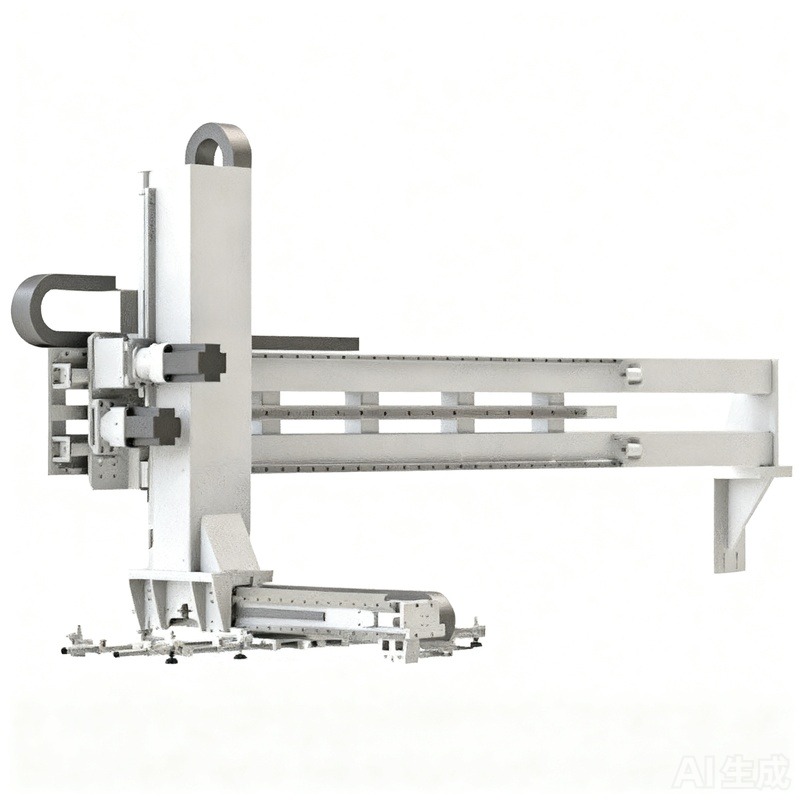

上挂倍速冲压机械手

吊装不占地面 · 双段倍速联动 · 单伺服高效节拍

上挂倍速冲压机械手

吊装式、高速平移的冲压上下料自动化设备；核心采用「单伺服 + 同步带 / 齿轮双段联动」，母臂与子臂同向叠加，末端速度为两段速度之和，在同等行程下缩短耗时、提升节拍，相较传统单段臂方案可显著提高作业效率。整机固定于冲床上方或横梁，不占用地面空间，适合多台冲床串联的紧凑产线布局。

驱动方式 单伺服电机 + 精密同步带 / 齿轮双段联动

倍速原理 两段移动模组嵌套，同行程耗时减半级优化（视工艺与程序而定）

典型节拍 高效工况约 2～4 秒 / 循环（薄板、小件等可配合更短节拍）

展臂行程 常见可调范围约 1.5～2.5 m（可非标扩展）

重复定位 PLC + 伺服闭环，重复定位精度约 ±0.02 mm

末端工具 真空吸盘（板材）/ 气动夹爪（异形件），支持快速更换

安装方式 上挂吊装，固定于冲床上方或横梁

立即咨询获取报价

产品详情

倍速机制：传统单段臂走完全程对应一段行程时间，速度上限受机构制约；倍速方案通过两段模组嵌套与单动力同步驱动，母臂移动时子臂同向叠加滑动，末端合速度为母臂与子臂速度之和，因而在相同移送距离下可显著压缩周期时间。资料示例：展臂约 1.7 m 时，单次取放可低至约 2.3 秒（以实际项目调试为准）。

结构组成：吊装机架承担整机载荷并与线体对位；驱动单元以单伺服为核心，兼顾能耗与成本；双段伸缩臂多采用高强度铝合金，兼顾轻量化与刚性；控制系统由 PLC 与伺服驱动协同，支持多轴联动与节拍优化。可替代人工完成上下料等高重复、高风险工序，伺服闭环有利于减小冲击与定位误差。

应用与改造：适用于 3～8 台冲床或油压机串联的多工位连线，覆盖「片料—拉伸—成型—下料」等流程；亦适合薄板、小零件（如电池壳、端子等）的高速连续冲压；老旧产线可直接替换人工，减少单班人力投入，具体投资回报周期依产量与人工成本核算。

方案说明：移送行程、节拍与夹具形式随产品外形、重量及冲床中心距非标设计；前端可衔接开卷、校平、送料机或其它上料形式；支持安全联锁与扩展诊断接口，特殊规格可定制。

技术参数与对比要点

驱动与传动	单伺服电机；精密同步带 / 齿轮双段联动（母臂 + 子臂同向叠加）
运行节拍（参考）	高效区间约 2～4 秒 / 循环；常规单段方案常见约 5～8 秒 / 循环（与模具、冲次、行程相关，以工艺评估为准）
展臂行程（参考）	常见可调约 1.5～2.5 m，可按项目扩展或缩短
重复定位精度	约 ±0.02 mm（伺服闭环、负载与速度相关）
末端执行	真空吸盘 / 气动夹爪，模块化换装，适配多种产品
控制系统	PLC + 伺服驱动，人机界面参数可调，支持节拍优化
安装布局	上挂吊装于冲床上方或横梁，不占地面通道与工位侧向大面积空间
能耗与维护	单伺服路线有利于控制能耗；结构相对简化，维护点位集中，具体对比以机型为准
典型行业	汽车、家电、3C、新能源等钣金与小型冲压件产线
特殊规格	可非标定制行程、节拍、夹具与线体接口

与传统单轴机械手对比（摘要）

对比项	传统单轴机械手	上挂倍速冲压机械手
驱动方式	多伺服或气缸组合	单伺服 + 同步带联动双段结构
运动速度	常规约 5～8 秒 / 循环	倍速区间约 2～4 秒 / 循环
安装方式	落地或侧挂，占用地面或侧面空间	上挂吊装，不占地面
能耗水平	相对较高	资料表述可较传统方案降低约 30% 以上（依配置与工况）
维护与回报	多部件维护成本与周期因机型而异	结构简化、维护便捷；资料表述回收周期可缩短至约 3～4 个月（依产量与人工）
