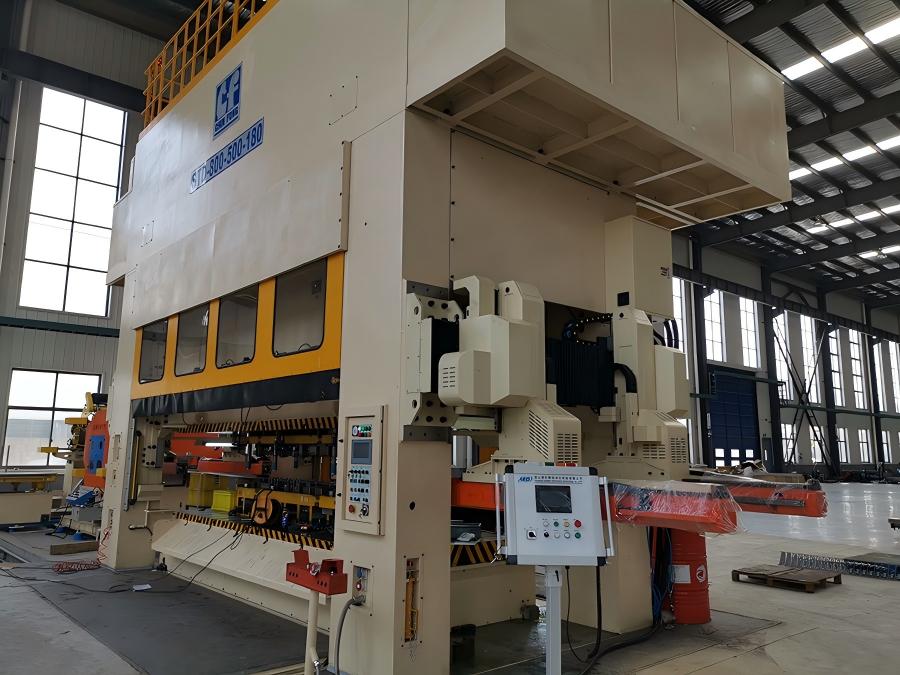

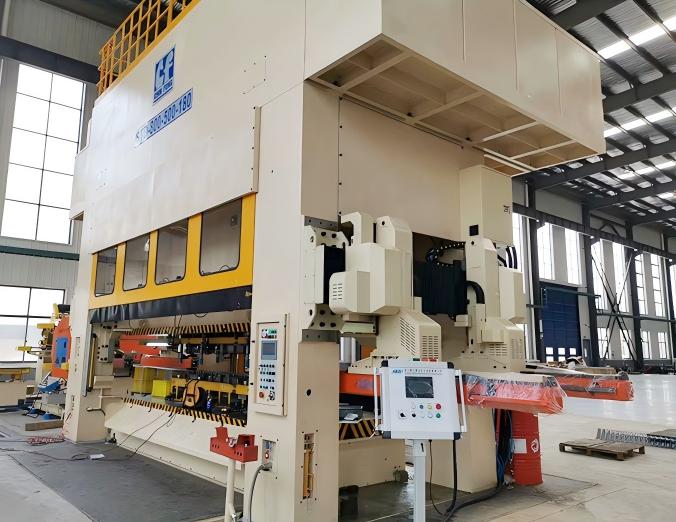

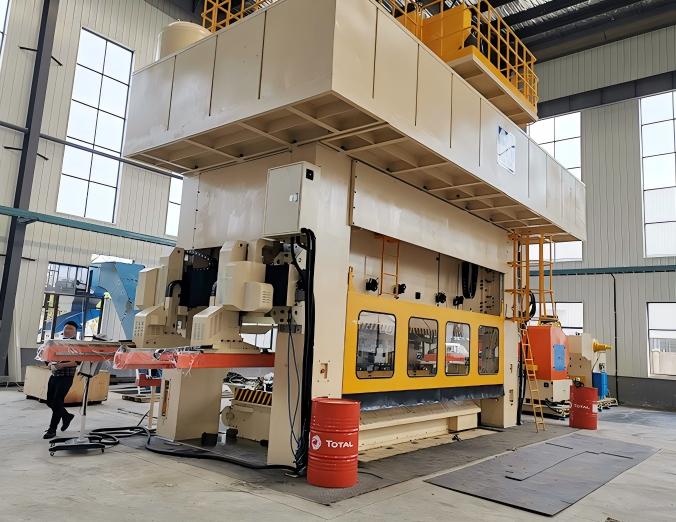

三次元多工位冲压机械手

连续冲程 · 高效移送 · 智造升级优选

三次元多工位冲压机械手

多工位冲压生产线是冲床、多工位模具、快速换模系统、上料系统、送料系统、电气控制及网络控制系统的集成。冲床连续工作，多工位机械手同步移送，取代单机单次工作方式，大幅提升生产效率，降低综合成本。

移送方向 从左至右 / 从右至左

送料线高度 依客户需求定制

X轴行程 0~1000mm

Y轴夹持距离 0~600mm（单边）

Z轴升降 MAX 300mm

运转速度 15~40次/min（视工艺而定）

驱动方式 伺服驱动+齿轮齿条/高精度丝杆

控制方式 伺服PLC程式

立即咨询获取报价

产品详情

多工位冲压生产线是冲床、多工位模具、快速换模系统、上料系统、送料系统、电气控制及网络控制系统的集成，其相对于单机生产或者多机连线生产的较大特点就是：冲床在完成一次冲压后，不需要停在上死点等待送料机械手进行工位间移送，而是冲床连续工作，同时多工位机械手进行工位间移送，即以连续冲程工作，取代单机单次工作方式，提高了生产效率、降低了设备的故障率，减少了操作人员及工作场地的使用，有利于降低冲压件综合成本。

技术参数

移送方向	从左至右(从右至左)
送料线高度	依客户需求而定
操作方式	人机界面
X轴前送行程	0~1000mm
X轴前送驱动	伺服驱动+齿轮齿条
Y轴夹持距离	0~600mm(单边)
Y轴夹持驱动	伺服驱动+齿轮齿条
Z轴升降	MAX 300mm
Z轴夹持驱动	伺服驱动+高精度丝杆
控制方式	伺服PLC程式
夹持MAX尺寸	依照客户提供的尺寸制作
主Bar幅尺寸	依照客户提供的尺寸制作
运转速度	低功版：15~30次/min　高功版：20~40次/min (具体视冲床与模具配合及冲床SPM设定值定)
